Konstruktionsritningar

Nyckeln till hållbara byggnader

Professionella och Säkerställda Konstruktionsritningar

Konstruktionsritningar är tekniska handlingar som ger en detaljerad beskrivning av hur en byggnad ska uppföras. Dessa ritningar är mer omfattande än arkitektritningar eftersom de specificerar exakt hur byggnadens olika delar konstrueras, samt mängden material som behövs. Genom noggrant utformade konstruktionsritningar kan byggprojekt planeras och genomföras på ett effektivt och hållbart sätt.

För både investerare och byggteam är konstruktionsritningar ett ovärderligt verktyg. De ger en tydlig översikt av konstruktionens stabilitet och materialåtgång, vilket minskar risken för fel och ineffektiva lösningar. Utan noggrant utformade konstruktionsritningar kan både säkerhet och kvalitet äventyras, vilket gör dem till en central del av varje byggprocess.

När det gäller byggnation är hållbarhet och säkerhet avgörande. Arkigroup ser till att alla konstruktionsritningar vi skapar följer de högsta standarderna för bärförmåga, stadga och beständighet. Våra erfarna byggkonstruktörer arbetar systematiskt för att säkerställa att varje byggnad inte bara är trygg att vistas i utan även håller sin kvalitet över tid.

Konstruktionsritningar måste också följa gällande byggnormer och säkerhetsföreskrifter enligt EKS. Dessa tekniska ritningar spelar en avgörande roll i att säkerställa att byggprojekt uppfyller alla krav och kan genomföras utan komplikationer. De viktigaste delarna som ingår i konstruktionsritningar för byggnader presenteras nedan:

Vad Innehåller Konstruktionsritningar?

1. Grundritningar

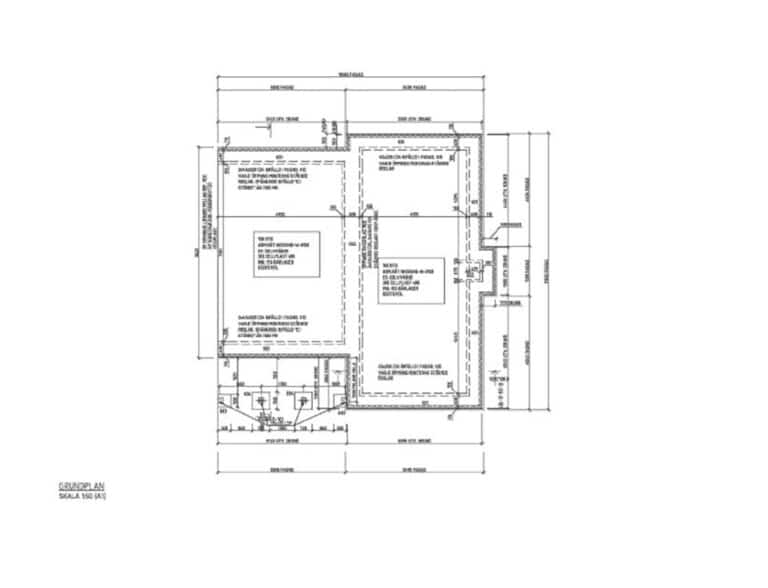

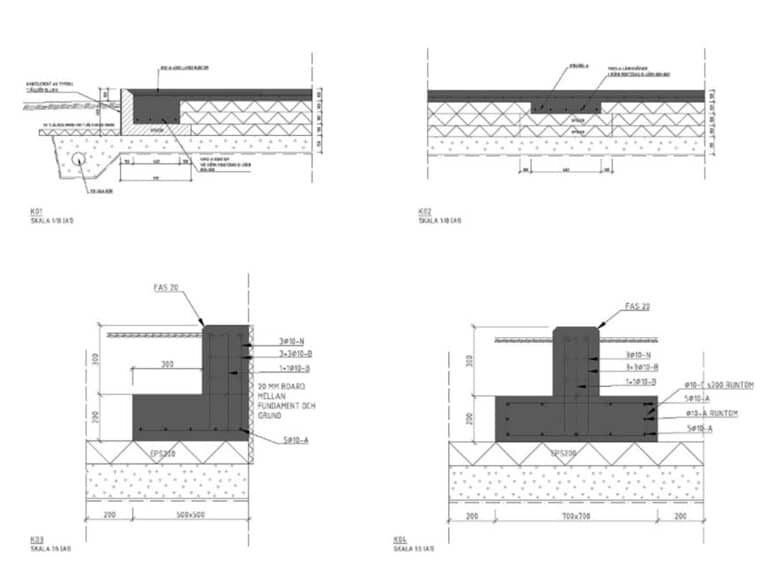

Grundplaner: Visar hur byggnadens grund ska konstrueras, inklusive placering av fundament, plintar och andra bärande strukturer.
Detaljerad information: Specificerar dimensioner, materialval och eventuella förstärkningsmetoder.

2. Bärande Konstruktioner

Planer för stomme och bärande väggar: Visar placeringen och dimensionerna av pelare, balkar, väggar och andra strukturella element som bär upp byggnaden.
Detaljer: Innehåller specifikationer för material och dimensioner, samt eventuella armeringsdetaljer.

3. Bjälklag och Tak

Bjälklagsplaner: Visar hur golvstrukturer ska byggas, inklusive placering och dimensioner av bjälkar och golvplattor.
Takplaner: Innehåller detaljer om takkonstruktionen, inklusive takstolar, lutning och material.

4. Snitt och Sektioner

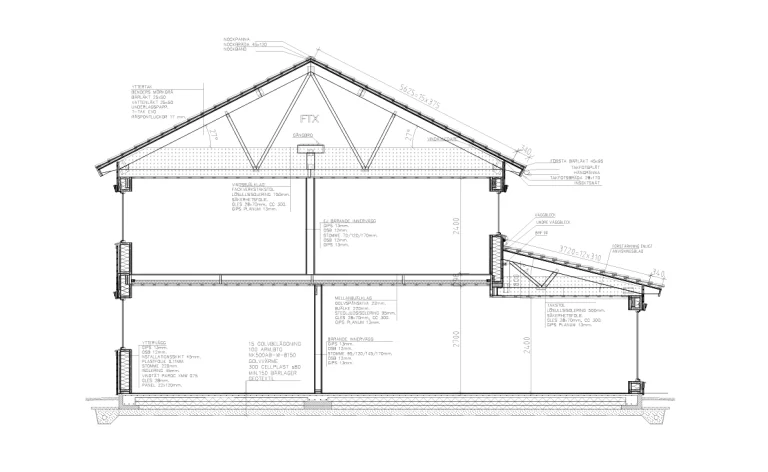

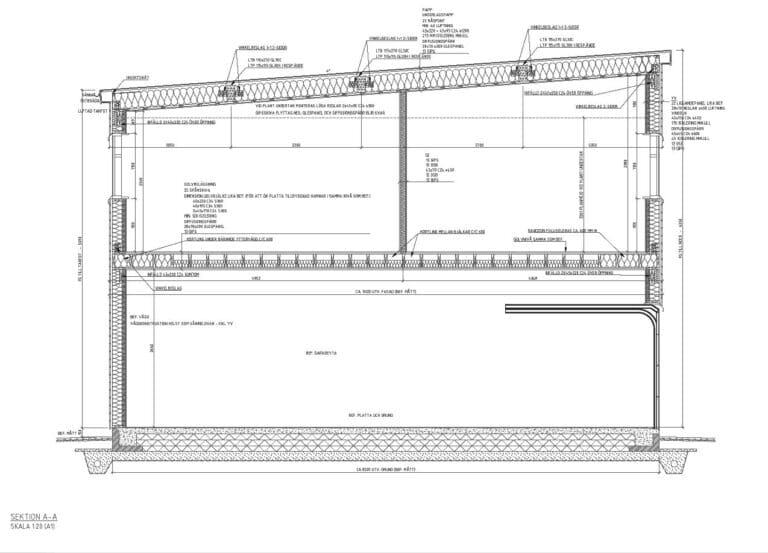

Vertikala snitt genom byggnaden: Visar en genomskärning av byggnaden som illustrerar höjder, våningar, takhöjd och förhållandet mellan olika strukturella element.
Detaljerade sektioner: Ger en närmare titt på specifika delar av konstruktionen, som exempelvis anslutningar mellan väggar och tak, eller övergången mellan olika byggnadsdelar.

5. Detaljritningar

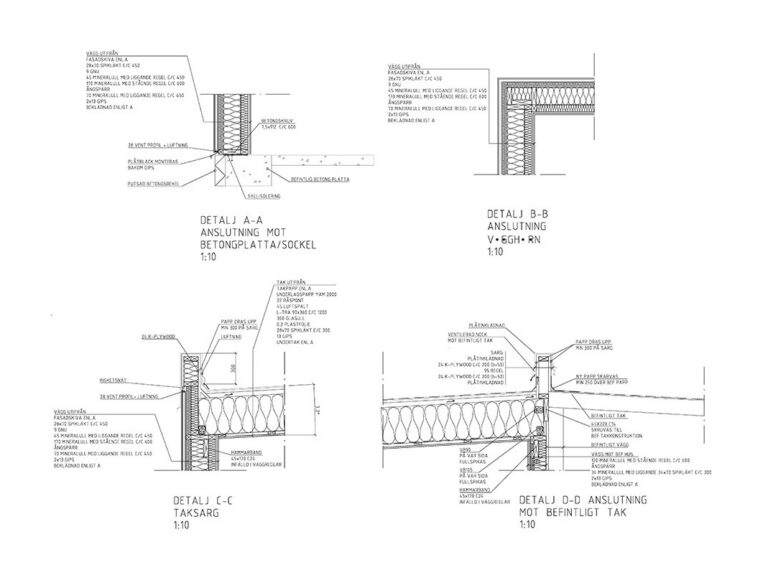

Konstruktionsdetaljer: Närbilder på specifika konstruktionselement som kräver extra noggrannhet, som anslutningar, infästningar, fogar och genomföringar.
Förstärkningar: Ritningar som visar var extra armering eller förstärkning behövs.

6. Materialspecifikationer

Materiallistor: En detaljerad förteckning över alla material som används i konstruktionen, inklusive betongkvalitet, stålspecifikationer och andra byggmaterial.
Mängdförteckningar: Anger hur mycket av varje material som behövs, vilket underlättar beställning och logistik.

7. Hållfasthetsberäkningar

Statik och beräkningar: Dokument som visar de tekniska beräkningarna för att säkerställa att byggnaden är strukturellt säker, inklusive analyser av laster, vind- och snöbelastning.

8. Anslutningar och Fogar

Detaljer för anslutningar: Ritningar som visar hur olika delar av byggnaden ska anslutas till varandra, såsom hur takbalkar ska fästas vid bärande väggar eller pelare.
Vattentäthet och isolering: Specificeringar för hur byggnaden ska skyddas mot fukt och hur isoleringsmaterial ska appliceras.

9. Specifika ritningar för särskilda element

Trappor och hisschakt: Ritningar som specificerar hur trappor och hisschakt ska konstrueras.
Specialkonstruktioner: Till exempel balkonger, skärmtak eller andra unika arkitektoniska inslag.
